Altair SimSolid三維結構分析工具

發布日期:
2023-06-13
瀏覽量:
2741

1、不需要對幾何圖形進行簡化

這個功能可以說是非常強大。 眾所周知,有限元結構仿真最花時間的莫過于在幾何的前處理上。 很多時候, 要么CAD文件是一個巨大的組裝件,成千上萬個零件。 你需要對組裝件進行必要的簡化和取舍, 不然根本沒法跑分析。 有時候CAD 文件本身就有很多幾何錯誤,經常會遇到對一個面畫了半天的網格都有問題,最后發現原來是有重面之類的問題。 說到畫網格,重點來了它的第二個特點就是:

2、不需要畫網格

不需要對幾何進行網格的劃分。 這個就更省事了,直接在幾何上面進行計算

3、效率

SimSolid計算速度快,可以在很短的時間內給出結果,而且建立模型,施加力和邊界條件超級簡單


打開介面來做一個簡單的介紹:

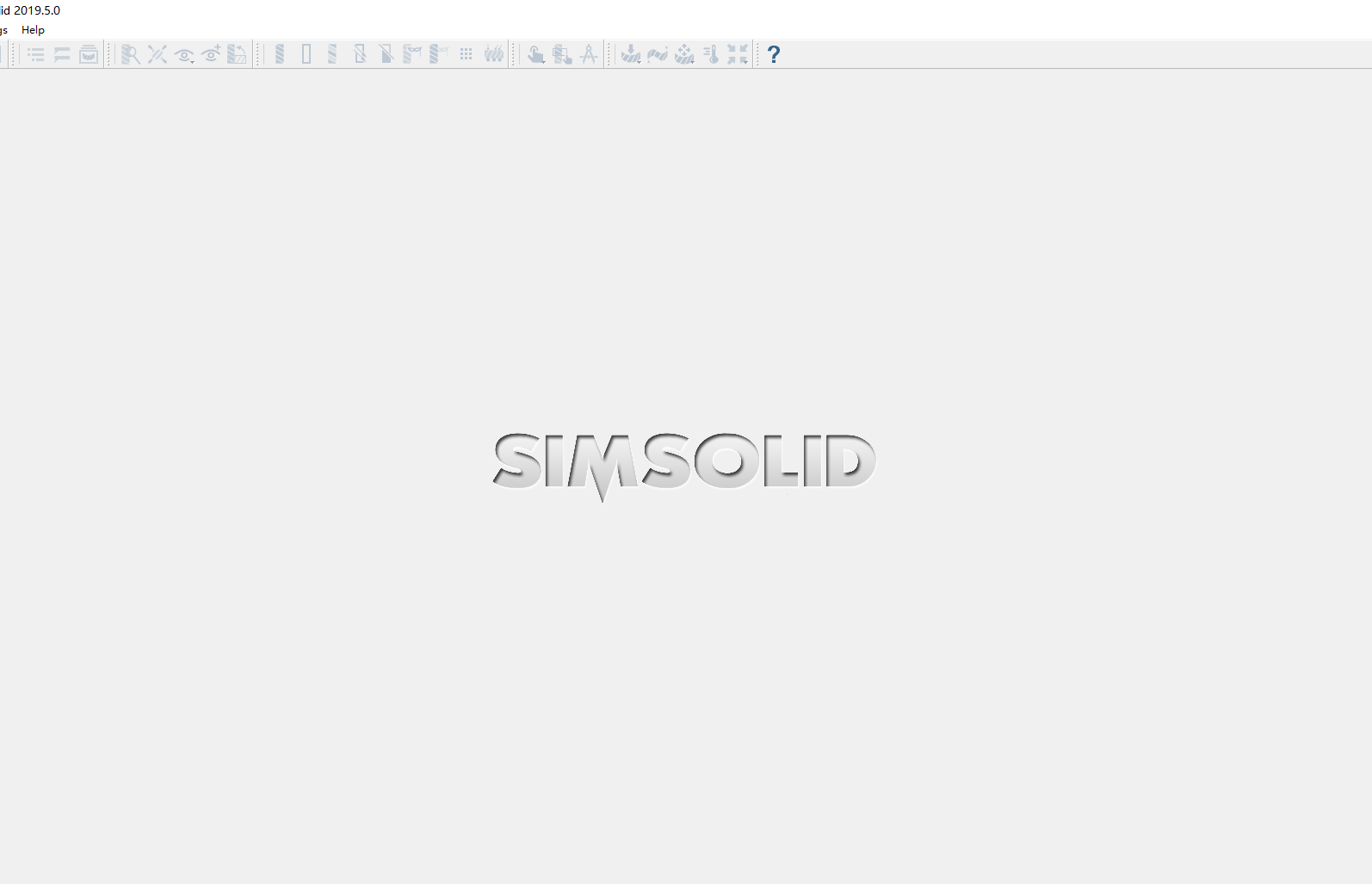

①下面是進入初始介面,非常的簡潔明了

Altair SimSolid軟件

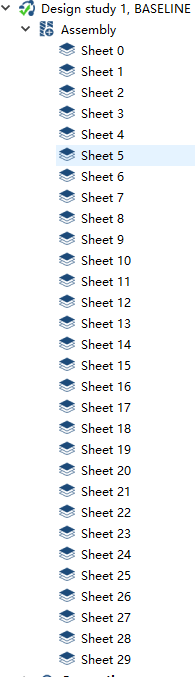

②打開一個文件 (模型來自Altair歐洲官方培訓,如有侵權,告知即刪),點開組裝的部分發現一共有29個 板 (sheet):

Altair SimSolid軟件

這樣子一個模型如果是在傳統的有限元軟件里 可能要取梁的中面,然后再用RBE2 或者共節點之類的將每一根梁之間連接起來。 共節點,很麻煩,要處理很久。 RBE2 硬連會給整體結構帶來額外的剛度(如果是做模態的,動態的分析就很危險了)

SimSolid 如何解決呢?

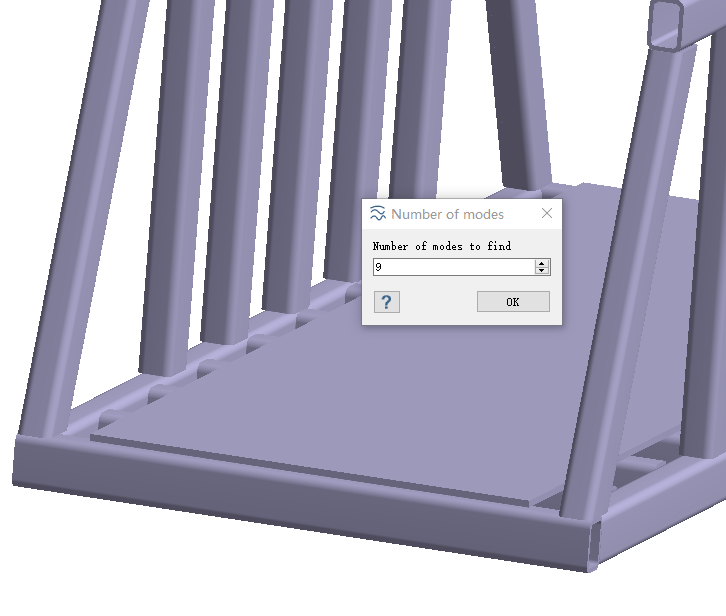

直接選擇要做的分析 (這里選了模態):

Altair SimSolid軟件

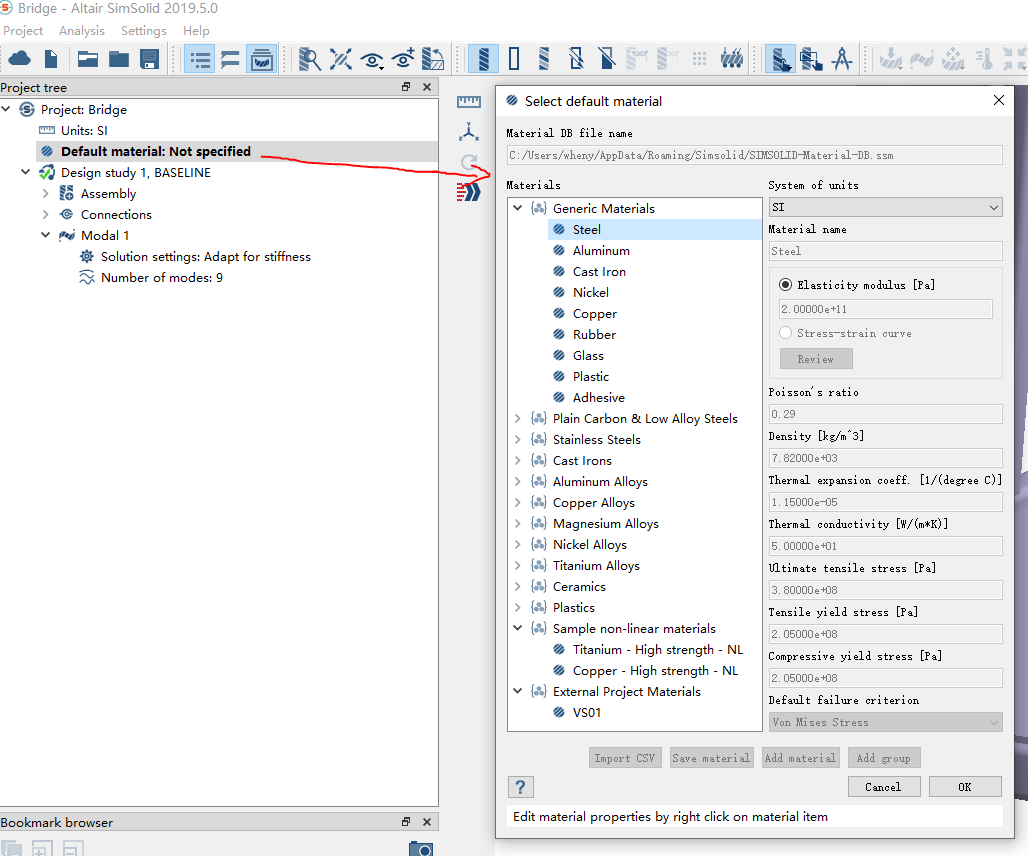

⑤在材料里面選擇鋼材:

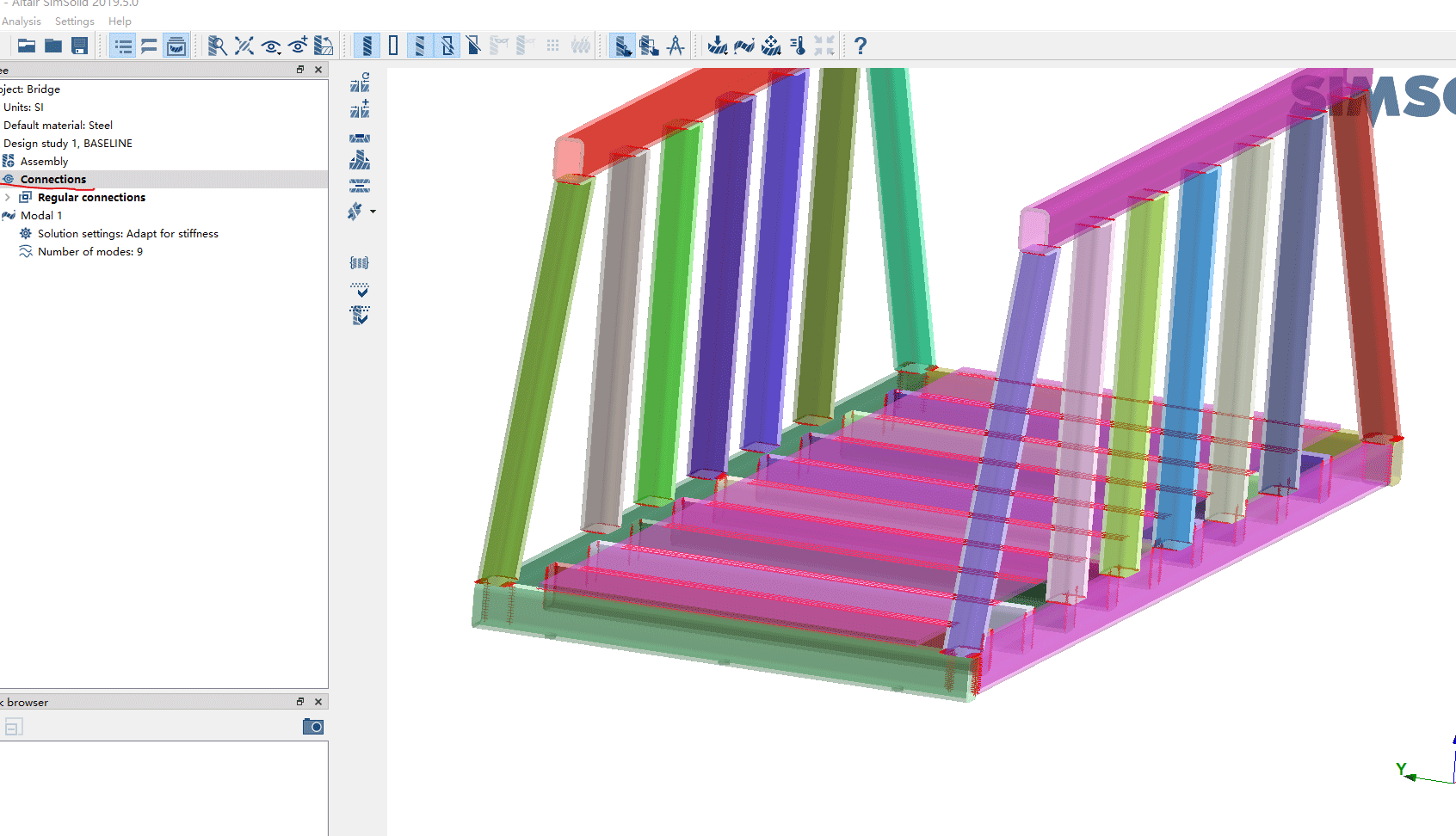

⑥雙擊連接自動找到連接處(一共118處連接,Hypermesh 里邊頭都給你做暈):

Altair SimSolid軟件

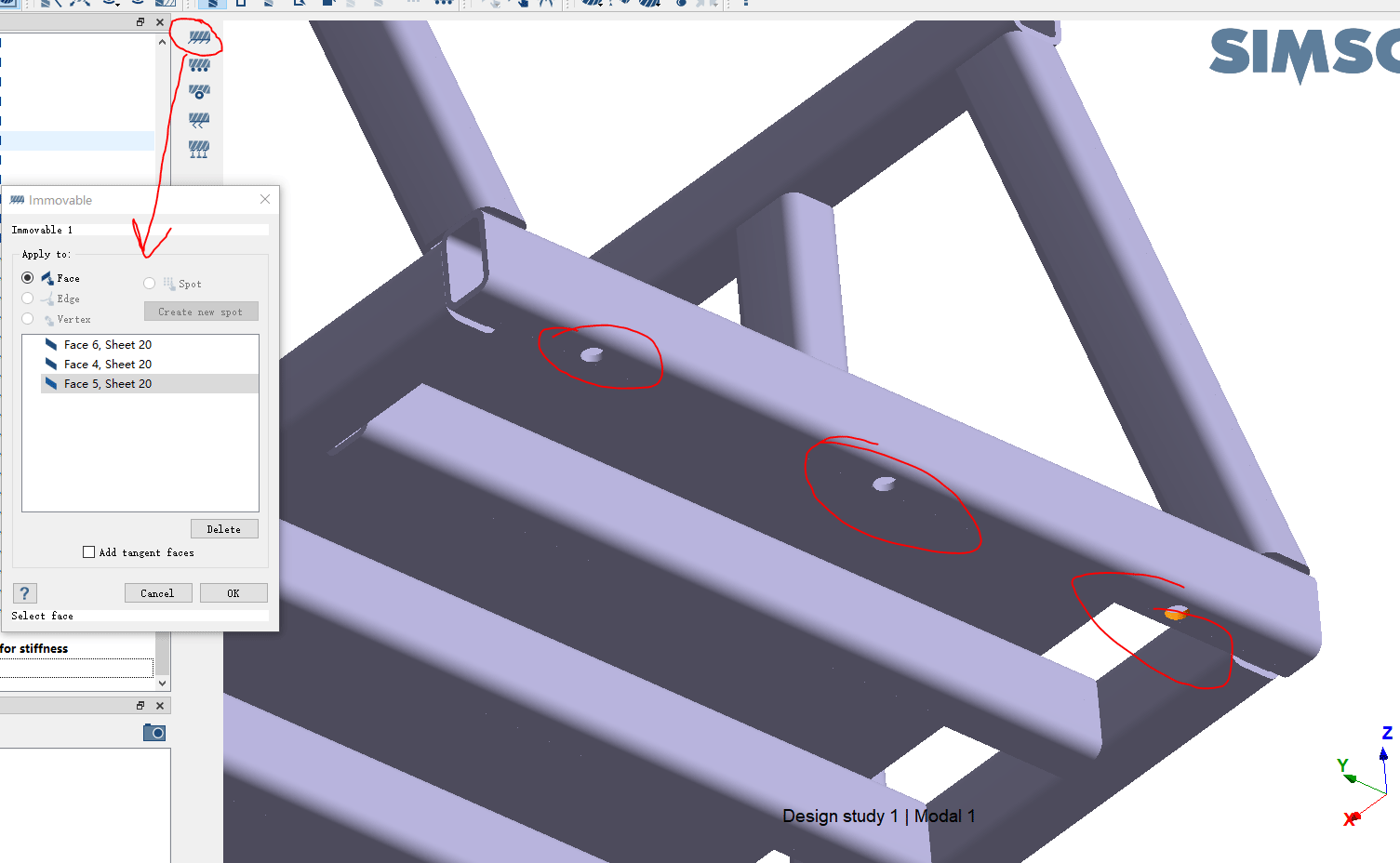

⑦添加邊界條件:

結構分析工具

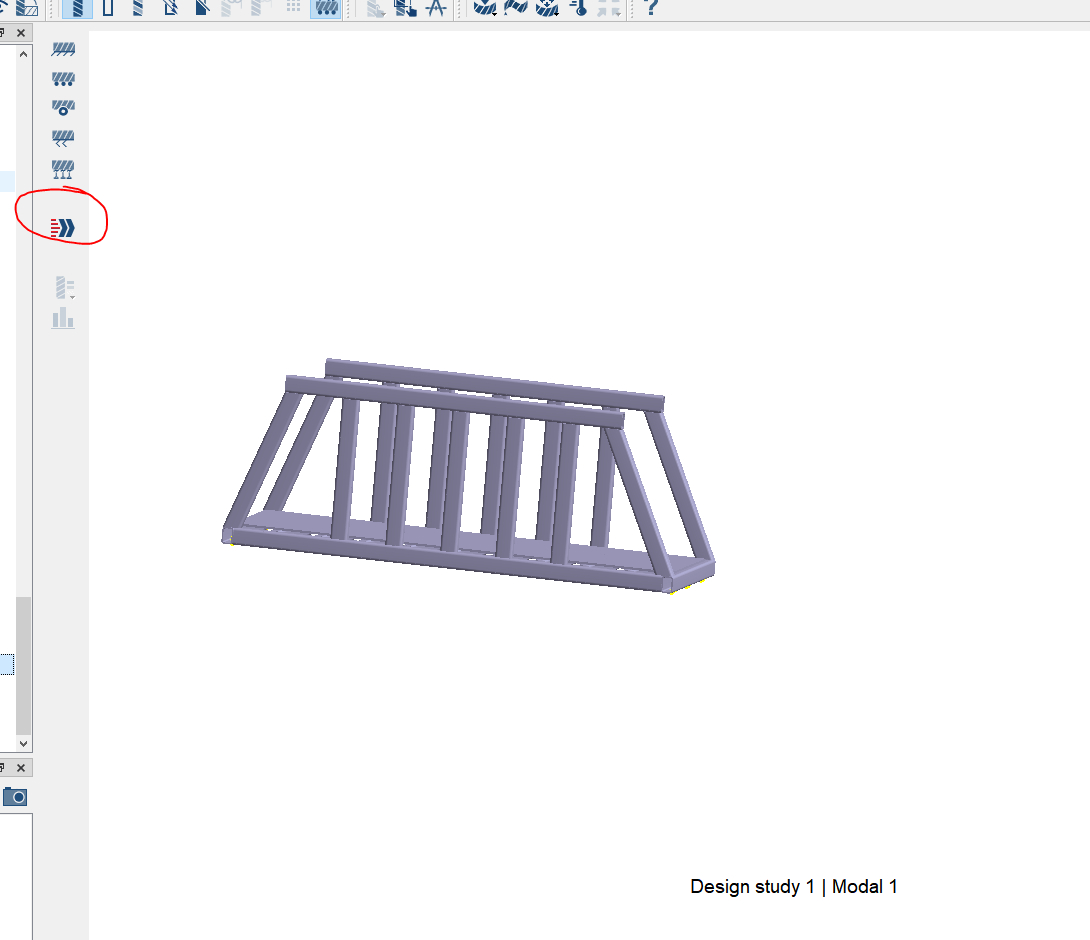

⑧點擊Solve 就開始計算了

結構分析工具

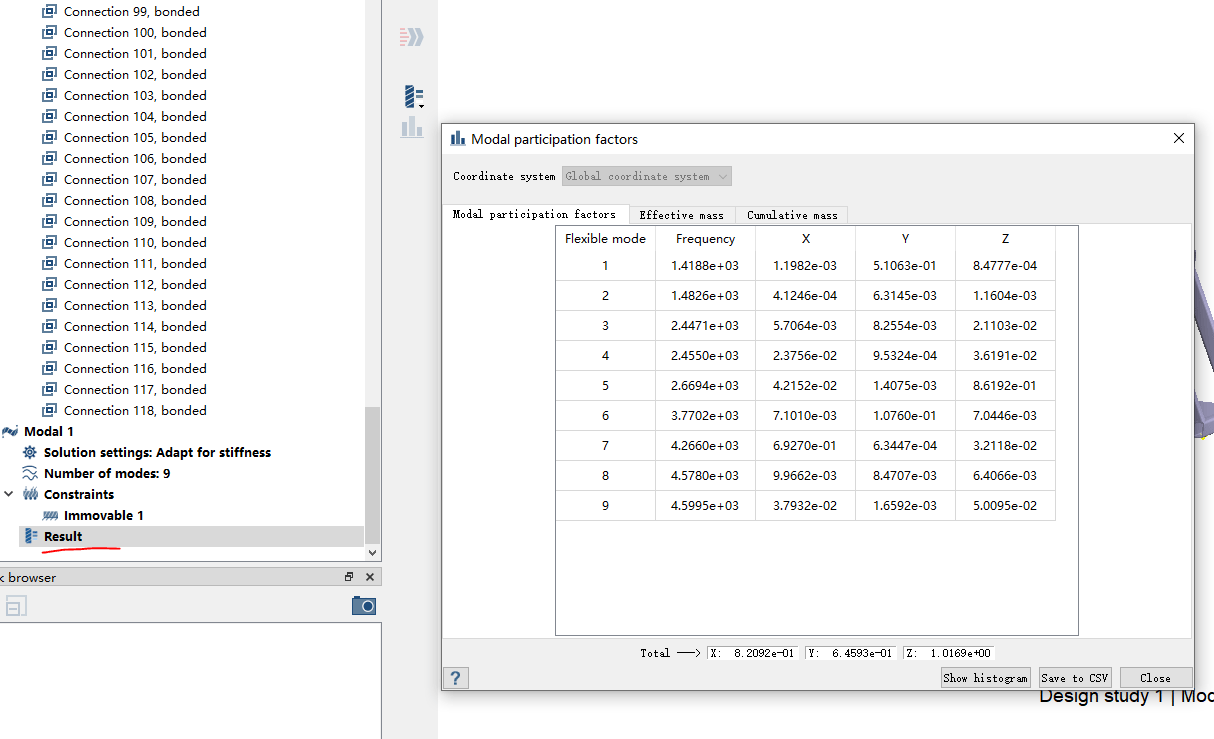

⑩在I5 4690 16G內存,WIN10 的平臺下,大概10秒鐘就有結果了點擊 Results 就出結果了

結構分析工具

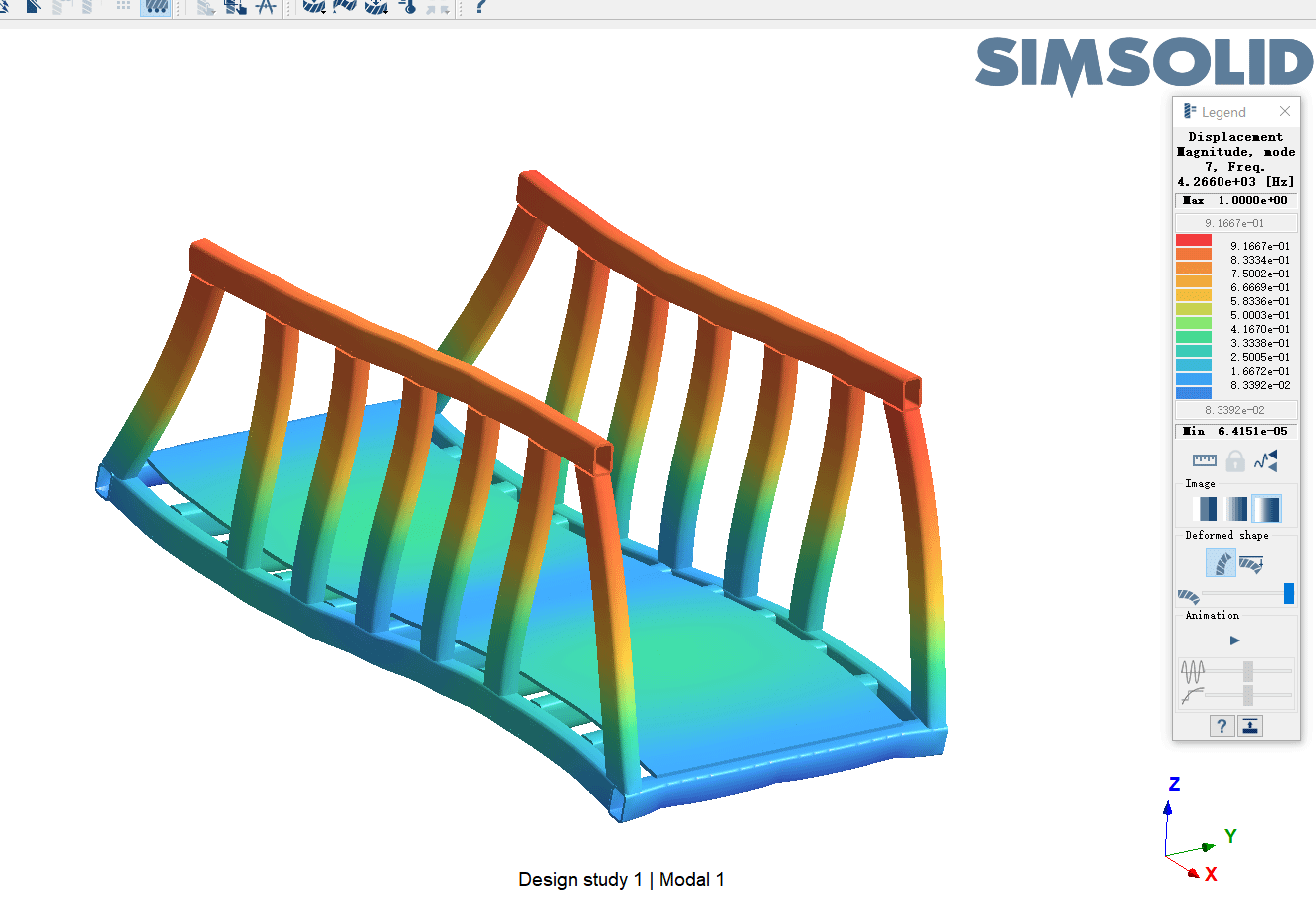

?再放一位移云圖:

結構分析工具

Altair SimSolid 是一款三維結構分析工具,可以處理靜力,動力,熱等結構問題;不使用傳統有限元方法FEM(Finite Element Method)的三角形/四面體/六面體網格,計算時間大大減少。
