Simdroid電磁分析類型

電磁分析可以求解二維/三維模型的電場以及磁場。

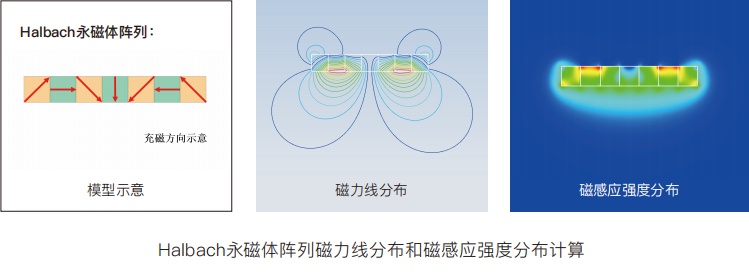

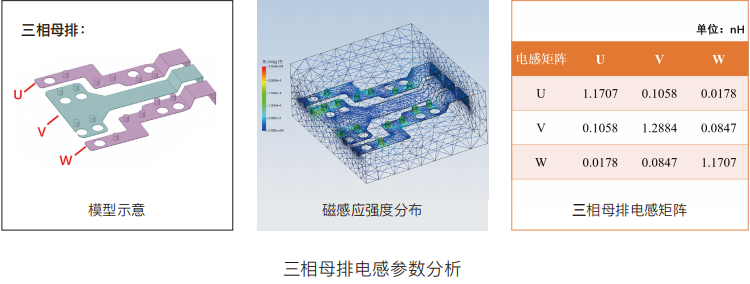

?靜磁場分析：用于計算由直流電流或永磁體所引起的空間磁場分布，可以計算磁矢勢A、磁場強度H、磁感應強度B等場量，以及電磁力F等相關物理量，一般用于磁路校核、直流電阻、直流電感計算等應用場合。

? 時諧磁場分析：用于計算正弦/余弦電壓、電流激勵所引起的空間磁場分布，可以計算磁矢勢A、磁場強度H、磁感應強度B等場量，以及渦流損耗等相關物理量，一般用于趨膚效應/鄰近效應分析、損耗計算、交流電阻、交流電感計算等應用場合。

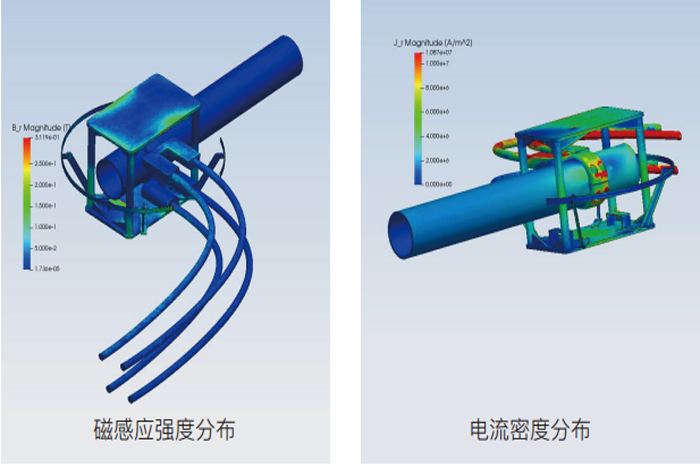

? 瞬態磁場（場-路耦合）分析：用于計算由時變電流/電壓、永磁體所引起的空間磁場分布，可以計算磁矢勢A、磁場強度H、磁感應強度B等場量，以及轉矩等相關物理量，一般用于旋轉/直線電機性能分析、電磁作動器電磁分析等應用場合。

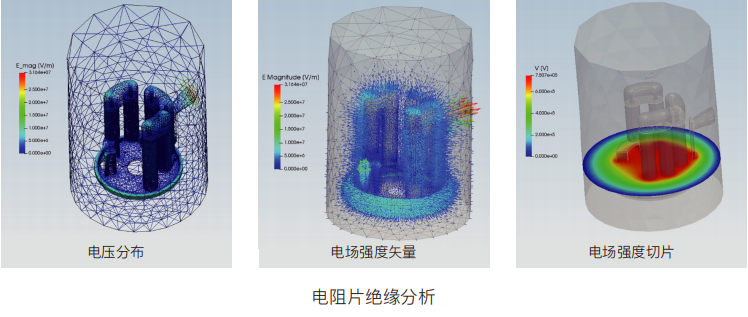

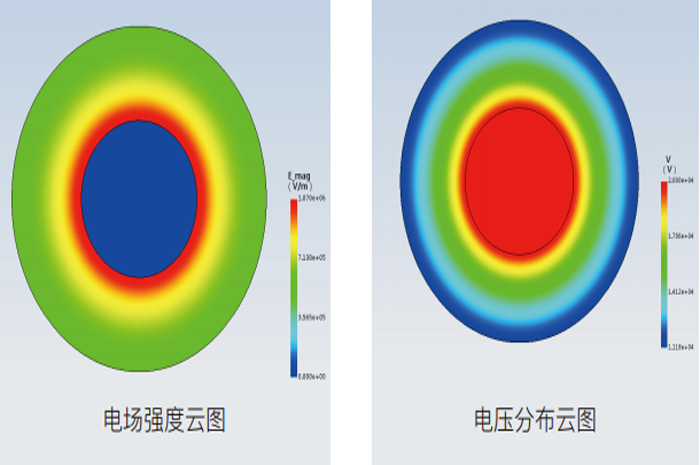

? 靜電場分析：用于計算由電荷密度或電勢所引起的空間電場分布，可以計算電勢V、電場強度E等場量，以及電磁力F等物理量，一般用于變壓器、絕緣子、電力金具等設備絕緣校核以及電容矩陣的計算。

? 直流傳導場分析：用于計算直流電流或直流電壓作用于導體上的穩態電流場，可以計算電勢V、電場強度E等場量，以及電導G等物理量，一般用于電力設備直流絕緣特性分析等計算。

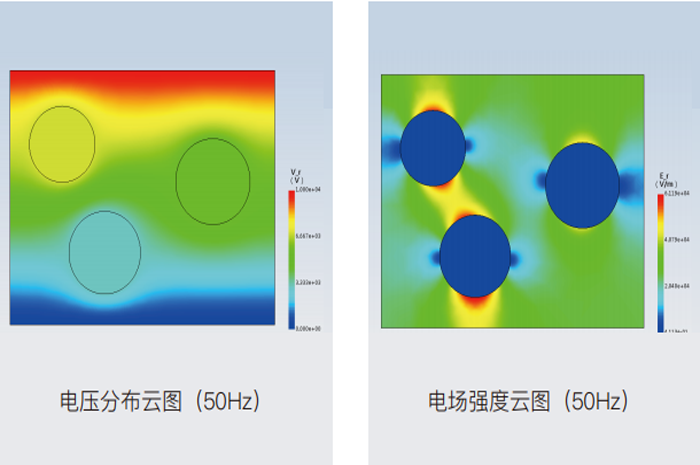

? 交流傳導場分析：用于計算正弦/余弦電壓、電流激勵作用于導體上的時諧電流場，可以計算電勢V、電場強度E等場量，以及電導G等物理量，一般用于分析正弦/余弦激勵下電力設備的絕緣特性等領域。

? 瞬態電場分析：用于計算任意時變電流或電壓作用下的電場分布，可以計算電勢V、電場強度E等場量，以及歐姆損耗等物理量，一般用于分析時變激勵下電力設備的耐壓特性等領域。

激勵與邊界條件

電磁分析支持多種激勵類型和邊界條件，其中激勵類型包括：電流密度、電流、電壓、線圈、繞組、永磁體、渦流選項、端部連接、運動、電路；邊界條件包括：磁力線平行、磁力線垂直、電力線平行、電力線垂直、懸浮電位、開放邊界、周期邊界、滑移界面。

求解場量與物理量

? 物理量：電磁力、力矩、電感、歐姆損耗、鐵芯損耗、磁鏈、電導、導納等；

? 場量：磁矢勢A、磁場強度H、磁感應強度B、電流密度J、電勢V、電場強度E、電磁力F等。
