單元類型

熱分析支持實體單元、平面單元、軸對稱單元、熱殼單元和熱桿單元。

? 實體單元：一階四面體單元、二階四面體單元、一階六面體單元、二階六面體單元、一階三棱柱單元、二階三棱柱單元；

? 平面單元（2D）：一階三角形單元、二階三角形單元、一階四邊形單元、二階四面形單元；

? 軸對稱單元：一階三角形單元、二階三角形單元、一階四邊形單元、二階四邊形單元；

? 熱殼單元：一階三角形單元、二階三角形單元、一階四邊形單元、二階四邊形單元；

? 熱桿單元：一階桿單元。
分析類型

熱分析可以求解二維/三維模型的穩態和瞬態溫度場。

? 穩態熱分析：用于分析穩態的溫度場和熱流；

? 瞬態熱分析：用于分析隨時間變化的溫度場和熱流。同時，Simdroid支持線性熱分析和非線性熱分析；

? 線性熱分析：材料參數、邊界條件與溫度無關，不考慮輻射；

? 非線性熱分析：材料參數、邊界條件與溫度相關，考慮輻射。

載荷與邊界條件

Simdroid熱分析支持施加多種載荷和邊界條件，其中載荷包括熱生成率（單位體積的功率）、表面熱流密度（單位面積上熱交換的功率）。邊界條件包括對流邊界、輻射邊界、溫度邊界等。熱邊界條件均可以溫度相關，從而進行非線性的熱分析。

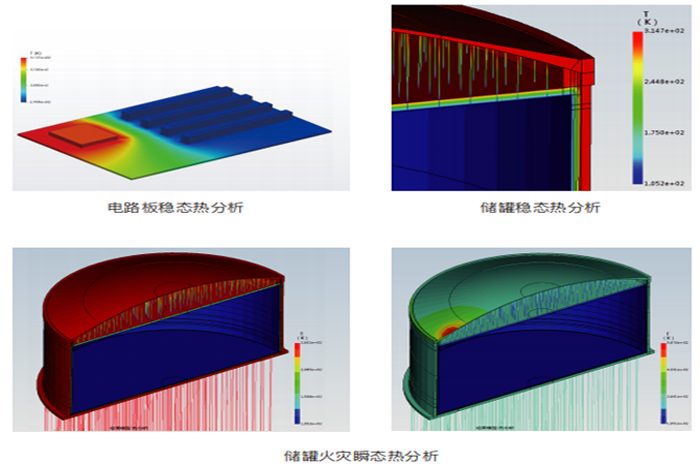

應用案例
