Altair SimSolid 是一款專門為快速發展的設計流程開發的結構分析軟件。它消除了幾何體簡化和網格化，這是傳統有限元分析中非常耗時而且需要大量專業知識的兩項任務，從而能夠在幾分鐘內分析全功能 CAD 裝配，而無需網格化。

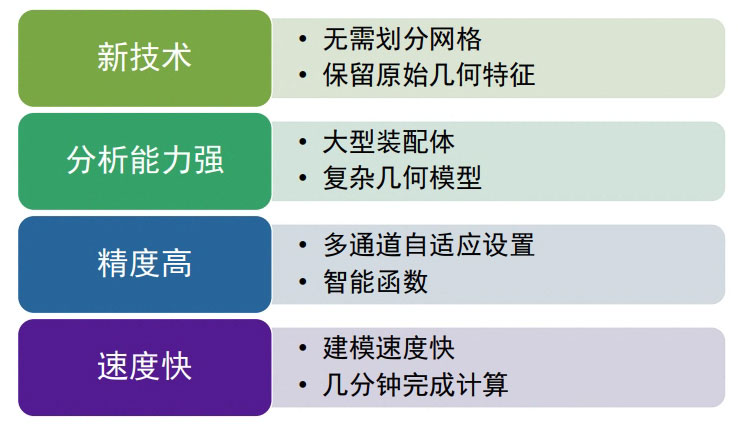

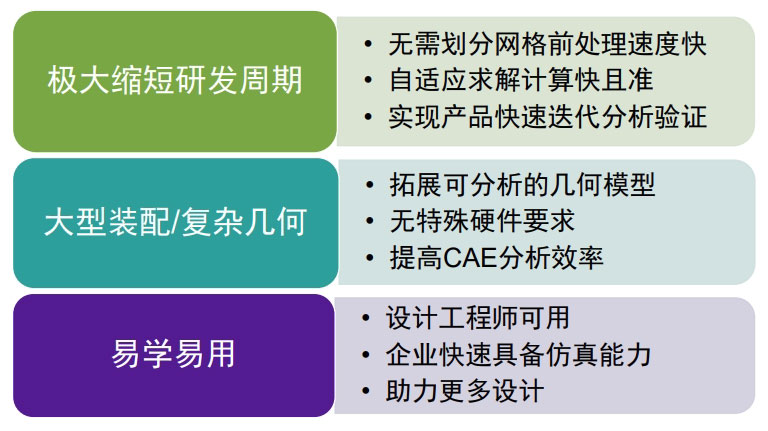

SimSolid 提供了以下優勢：

1、分析完整的裝配體— SimSolid 已經從無到有地發展成了一個大型裝配求解器。可以在標準的筆記本或臺式計算機上直接分析具有 100 到 1000 個零件的裝配。

2、無幾何體簡化或網格化 — SimSolid 消除了幾何體簡化和網格化，這是傳統有限元分析中耗時特別長、需要大量專業知識的兩項任務。可以在模型中保留完整的幾何細節，如小孔、倒角、凸轂等。

3、多通道自適應求解器能夠提供自動求解精度 — SimSolid 使用多求解通道、局部和全局誤差分析以及自適應局部富集來確保求解精度。

4、在幾秒到幾分鐘內就能獲得結果 — SimSolid 很快，特別快。求解時間通常以秒到分鐘為單位。使用 SimSolid，可以快速分析和比較多個設計方案。

本次演示SolidWorks建模導入SimSolid 執行無網格結構分析，并在幾秒鐘內運行求解。

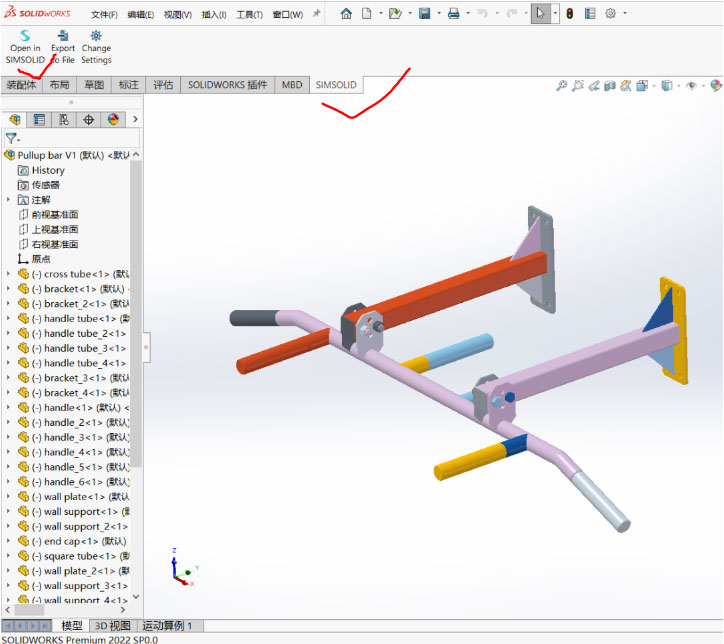

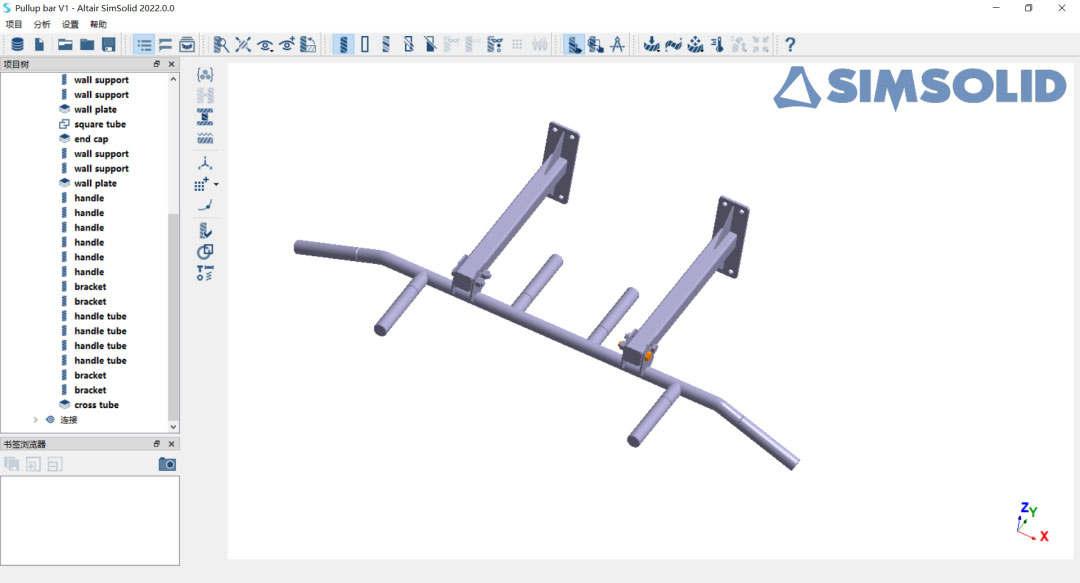

一、在SolidWorks里建模，并開啟SIMSOLID插件，將模型導入到simsolid；

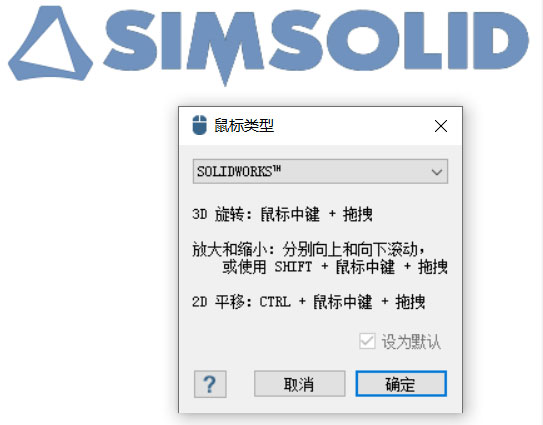

二、方便操作習慣，可在simsolid設置solidworks鼠標類型；

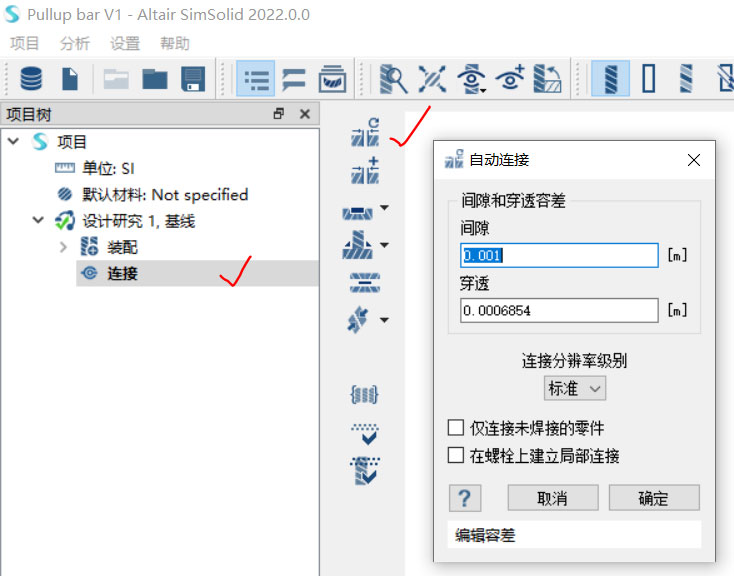

三、創建連接；

SimSolid 即使在幾何體重疊的區域也會創建連接；

SimSolid 會自動識別螺栓、螺母和墊圈；

滑動接觸將自動施加于螺栓桿，否則將被綁定。

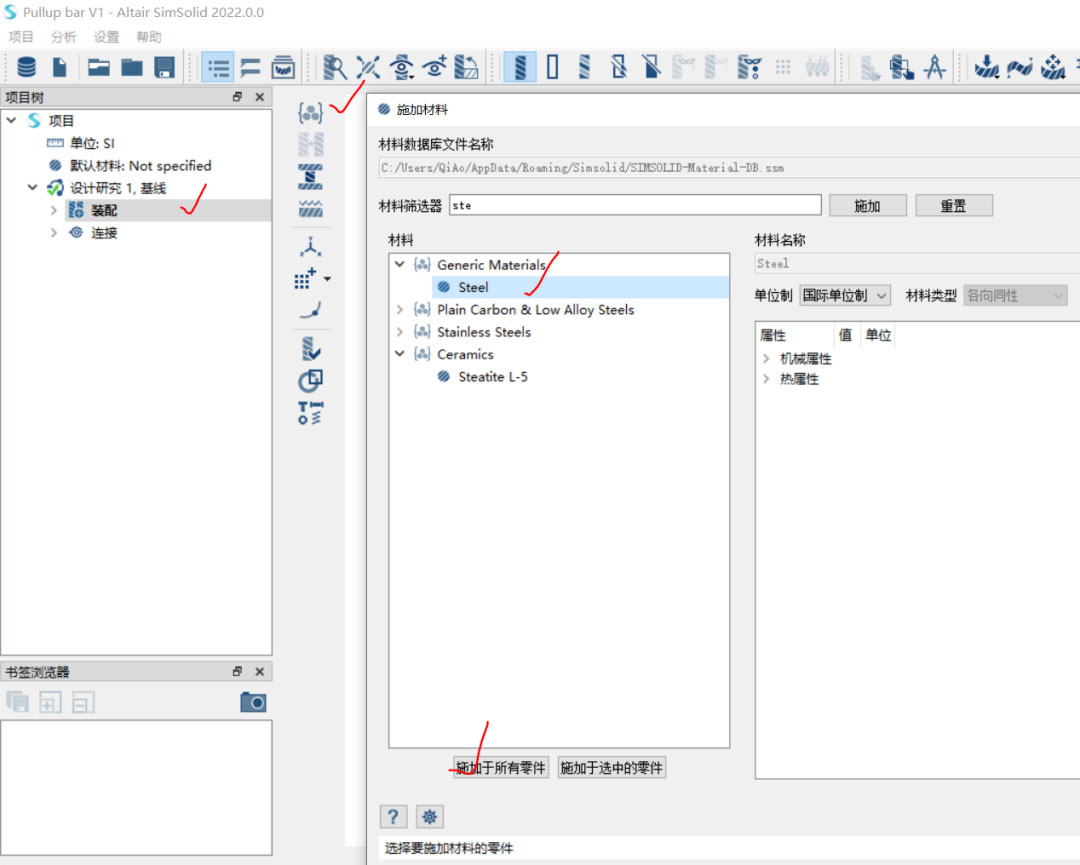

四、分配材料；

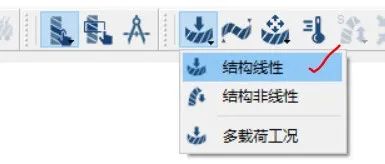

五、創建結構線性分析；

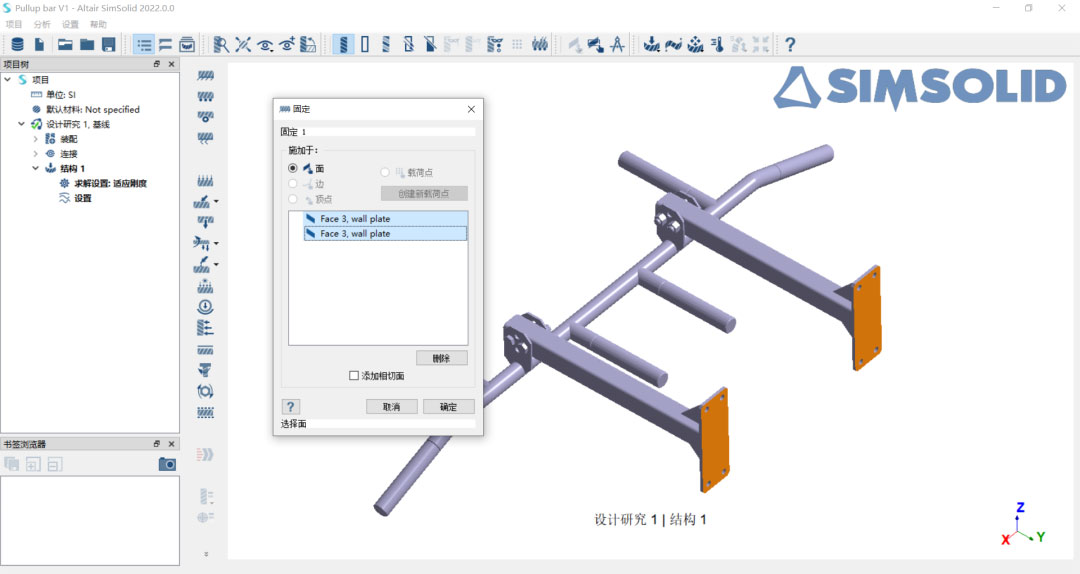

六、創建固定支座：在拉桿模型中的墻面上創建固定支座；

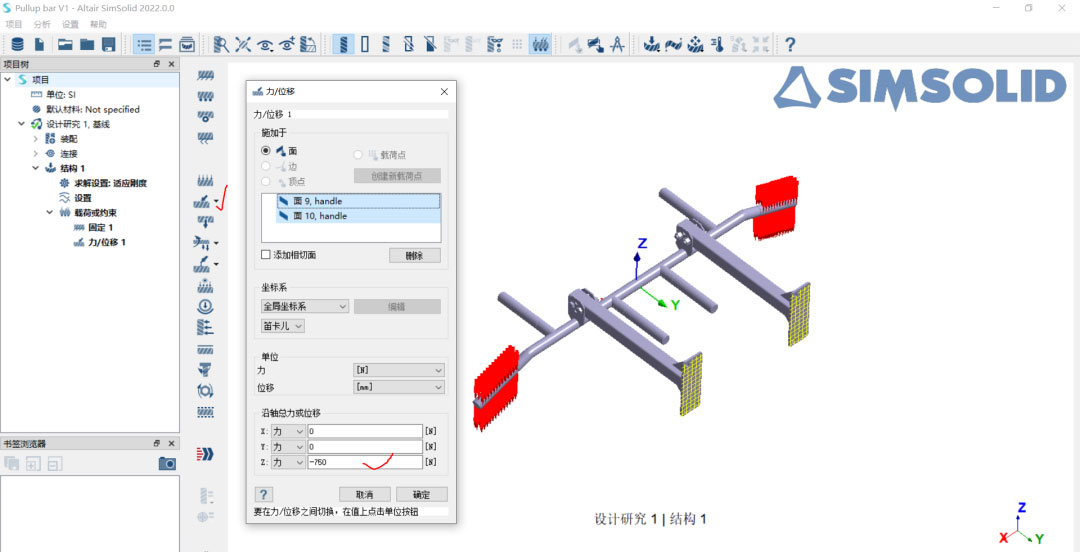

七、創建力載荷：將 Z 方向的力指定為 -750 N

八、運行求解；

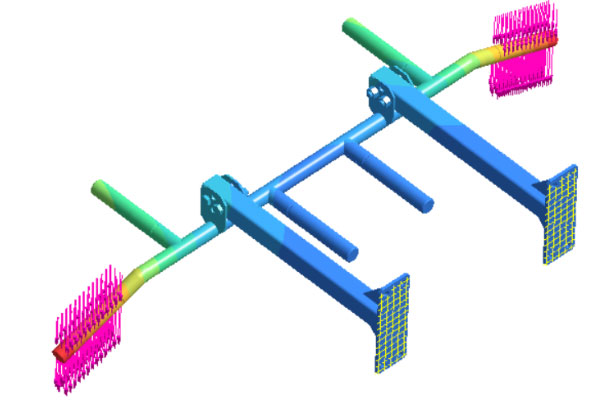

九、查看結果云圖；

總結
